Як підібрати потужність компресора для автономної каналізації септику очисних споруд очистки стічних вод активним мулом біореактору

Яка повинна бути продуктивність потужність компресора (повітродувки airblower) для аерації автономного біореактора з активним мулом, що очищає стічну воду в каналізації? Цей показник визначають не «за паспортом станції», а через розрахунок потреби в повітрі, кисні під конкретні проектні навантаження, тип аерації та умови роботи. Для побутових очисних споруд чисто орієнтовно це десятки–сотня кубічних метрів за хвилину на кожний реактор; для невеликих комерційних/громадських систем – ще вище. Точне значення залежить від багатьох факторів, перелічених нижче.

Основні терміни та показники технології біологічної очистки стічних влд каналізації

БСК (Біохімічне споживання кисню, BOD, Biochemical Oxygen Demand). Вимірює кількість кисню, необхідного мікроорганізмам для розкладання органіки у воді за 5 діб (БСК₅). Одиниця: мг O₂/л. Чим вище БСК — тим більше забруднена вода органічними сполуками.

ХСК (Хімічне споживання кисню, COD, Chemical Oxygen Demand). Визначає загальну кількість кисню, потрібного для хімічного окиснення органіки сильним окисником (наприклад, дихроматом). COD завжди ≥ BOD, бо охоплює всю органіку, навіть не біологічно розкладну.

Завислі речовини (TSS, Total Suspended Solids). Частки ґрунту, мулу, органіки, що не розчиняються у воді. Впливають на прозорість і забивають фільтри, трубопроводи.

Азот (N). Амоній (NH₄⁺-N) – форма, токсична для водних організмів, підлягає нітрифікації. Загальний азот К’єльдаля (TKN, Total Kjeldahl Nitrogen) – сума органічного азоту + амонійного азоту. Нітрати/нітрити (NO₃⁻/NO₂⁻) – продукти нітрифікації.

Фосфор (P). Надлишок стимулює евтрофікацію водойм (цвітіння водоростей). В каналізації головно у вигляді ортофосфатів (PO₄³⁻).

Температура. Оптимум для активного мулу 10–35 °C. За низьких температурах біологічні процеси сповільнюються.

Солоність (Salinity). Висока концентрація солей (>5 г/л) пригнічує активний мул, змінює осаджуваність.

Цілі очищення

Лише окиснення органіки: Прибирають БСК/ХСК, основна мета — зменшення органічного навантаження.

Нітрифікація: Мікроорганізми перетворюють амоній → нітрити → нітрати. Потребує високого рівня кисню.

Денітрифікація: У безкисневих умовах нітрати → газоподібний азот (N₂). Потрібен доступ органічного субстрату як джерела електронів.
→ Разом із нітрифікацією дозволяє видаляти азот повністю.

Видалення фосфору: Біологічним методом (PAO – polyphosphate accumulating organisms) або хімічним (солі Fe/Al).

Технології

SBR (Sequencing Batch Reactor). Періодичний біореактор: цикл “заповнення → аерація → відстоювання → злив”. Гнучкий, легко керується, але потребує автоматики.

Безперервна аерація (Continuous Flow). Постійна подача стоків у аеротенк. Просте управління, стабільна робота, але потребує великого об’єму.

МББР (MBBR, Moving Bed Biofilm Reactor). Біоплівка росте на пластику/носіях, що вільно плавають в реакторі. Перевага: висока концентрація біомаси, менше проблем із мулом.

Активний мул (Conventional Activated Sludge). Зважена суспензія мікроорганізмів, що утворюють пластівці. Класична технологія, добре відпрацьована, потребує рециркуляції мулу та контролю осаджуваності.

Що впливає на необхідну потужність

— Гідравлічне навантаження: середньодобова витрата та пікові притоки.
— Якість стічних вод: БСК/ХСК, завислі речовини, азот (амоній, загальний Кджельдаля), фосфор, температура, солоність.
— Цілі очищення: лише окиснення органіки чи також нітрифікація/денітрифікація.
— Технологія: SBR/безперервна аерація, МББР/активний мул, дрібнопухирчаста чи крупнопухирчаста аерація, глибина занурення дифузорів.
— Умови перенесення кисню: тип дифузорів, забрудненість, глибина, висота над рівнем моря, температура.
— Резерв і маневреність: пікові навантаження, N+1 для надійності, можливість зменшувати подачу повітря.
— Втрати тиску: труби, клапани, фільтри, зворотні клапани, самі дифузори (з часом зростають).
— Тип компресора/повітродувки та ККД: поршньові / мембранні / канальні /гвинтові, частотне регулювання.

Як підходять до підбору потужності та продуктивності компресора нагнітання повітря (короткий алгоритм)

1) Зібрати вихідні дані: витрати, концентрації забруднень, температури, вимоги до скиду.
2) Оцінити добову та пікову потребу в кисні процесом: для окиснення органіки, нітрифікації та ендогенного дихання мулу.
3) Перевести потребу в кисні на необхідну подачу газу з урахуванням ефективності перенесення кисню для обраної системи аерації і конкретних умов.
4) Врахувати реальні втрати тиску та потрібний надлишковий тиск на колекторі.
5) Перевести потрібну витрату повітря та тиск у споживану потужність з урахуванням ККД агрегату і електродвигуна.
6) Додати резерв: на піки, старіння дифузорів, сезонну температуру, можливі майбутні прирости навантажень.
7) Перевірити керованість: мінімально стабільна подача, діапазон регулювання, сценарії часткового навантаження, шум і тепло.

Повітря чи чистий кисень

— Атмосферне повітря: простіше та дешевше, достатньо для більшості побутових і малих комерційних застосувань.
— Чистий кисень: вищі швидкості перенесення, компактніші реактори й менша витрата газу, але складніша безпека, обладнання та експлуатація. Для невеликих автономних систем зазвичай не потрібен.

Підбір обладнання і резервування

— Для невеликих глибин і безперервної аерації часто використовують низьконапірні повітродувки (поршньові/ мембранні компресори; важлива тиша, надійність і доступність сервісу.
— Забезпечте N+1: як мінімум одна одиниця в резерві або модульність з кількох менших агрегатів.
— Турндоун: бажано мати частотний перетворювач або ступеневе вмикання декількох агрегатів.
— Якість повітря: фільтрація на всмоктуванні, відведення тепла, захист від вологи.

Керування і енергоефективність

— Датчики розчиненого кисню з ПІД-регулюванням подачі повітря.
— Регулярне обслуговування дифузорів і фільтрів для збереження ефективності.
— Оптимізована гідравліка: мінімізуйте зайві втрати тиску і «мертві зони» в реакторі.

Типові помилки

— Підбір без урахування піків і сезонної температури.
— Ігнорування падіння ефективності перенесення кисню у реальних стоках порівняно з чистою водою.
— Відсутність резерву і регулювання, що призводить до нестабільної роботи та перевитрати енергії.
— Недооцінка старіння дифузорів і росту втрат тиску.

Які дані потрібні для розрахунку під ваш об’єкт

— Добова та годинна витрата (середня, макс/мін).
— БСК5/ХСК, ЗР, амоній/загальний азот, фосфор, pH, лужність, температура.
— Вимоги до якості очищених стоків.
— Тип і об’єм реактора, глибина дифузорів, схема процесу (безперервний, SBR, МББР тощо).
— Висота місцевості, довжина/діаметри повітропроводів, кількість/тип дифузорів.
— Побажання щодо шуму, енергоефективності, резервування, бюджету.

Де шукати норми та методики

— Профільні посібники і підручники з очищення стічних вод (наприклад, класичні довідники з аерації та активного мулу).
— Вимоги місцевих будівельних норм і стандартів для каналізації та малих очисних споруд.
— Керівництва виробників дифузорів/повітродувок щодо підбору за витратою і тиском.

Правильний підбір потужності компресора ґрунтується на балансі кисню й характеристиках вашої системи, а не на «середніх» цифрах. Якщо надасте основні вихідні дані (витрати, БСК/амоній, цільові показники, геометрія реактора), я зможу окреслити безпечний підхід до оцінки потреб у повітрі та допомогти сформувати технічне завдання для постачальників обладнання. Для кінцевого вибору обов’язково залучайте профільного інженера та дотримуйтесь чинних норм.

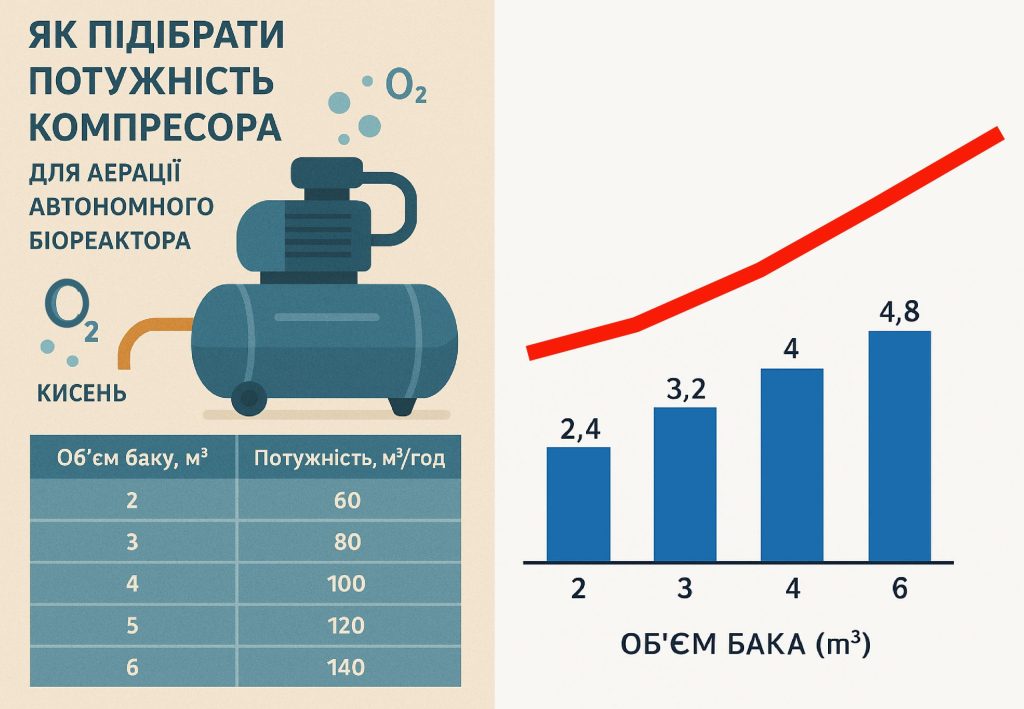

Для побутових автономних біореакторів (активний мул, дрібнопухирчасті дифузори, глибина 1.5–2 м) орієнтуйтесь на 1.0–3.0 м³/год повітря на 1 м³ аераційного об’єму. Базове “типове” значення — близько 1.5 м³/год на 1 м³. Нижче — готові підбори для баків 2–6 м³.

Як тлумачити ці числа

— “Мінімум” — щоб утримувати 1.5–2 мг/л розчиненого кисню і перемішування за звичайних навантажень.
— “Типово” — для стабільної роботи з нітрифікацією, коливань притоку і старінням дифузорів.
— “Пікове/запас” — для високих навантажень, дрібних/мілких баків, грубопухирчастої аерації або періодичного режиму за таймером реле (on/off).

Чому не лише об’єм? Кількість повітря насамперед визначає кисневе навантаження (БСК, амоній), а також ефективність переносу кисню дифузорами. У малих станціях часто домінує вимога перемішування, тож повітря беруть із запасом.

Практичні поради підбору

— Тиск: статичний напір ≈ 10 кПа на кожен метр занурення. Для 1.8 м води це ~18 кПа; додайте 5–15 кПа на втрати в трубопроводі/дифузорах. Обирайте компресор, який видає потрібну витрату при 25–35 кПа (0.25–0.35 бар).
— Типові побутові компресори: 60–120 л/хв (3.6–7.2 м³/год) добре підходять для бака 2–5 м³; для 6 м³ часто беруть 80–120 л/хв або два менші з резервуванням.
— Дифузори: дрібнопухирчасті дають кращий перенос кисню; але мають мінімальну витрату на дифузор (зазвичай 1–3 м³/год). Підбирайте кількість дифузорів під сумарну витрату.
— Режим роботи: за циклічної аерації збільшіть витрату в “он”-період так, щоб середньодобово виходило не нижче за “типово”.
— Контроль: підтримуйте РК 1.5–3 мг/л. Якщо падає нижче 1.5 — збільшуйте витрату або кількість/якість дифузорів; якщо стабільно >4 — можна трохи зменшити повітря для економії енергії.

Швидка перевірка розрахунком (за навантаженням)

1) Кисень на БСК: ~1.1 кг O₂/кг БСК, на нітрифікацію: 4.6 кг O₂/кг NH₄-N. Для побутових стоків (~300 мг/л БСК, ~40 мг/л NH₄-N, 90% видалення) це близько 0.48 кг O₂ на 1 м³ стоків.
2) Необхідне повітря за добу ≈ кисень/ (0.279 кг O₂ на 1 м³ повітря × ефективність переносу). За ефективності 10% виходить ~17 м³ повітря на 1 м³ стоків.
3) Для домогосподарства з 1 м³/добу стоків це лише ~0.7 м³/год. Але щоб забезпечити перемішування і запас, для бака 4 м³ беремо близько 6 м³/год (≈1.5 м³/год·м³).

Якщо ж продуктивність компресора буде з запасом, більшою ніж потребує обєм реактора очисної споруди автономної каналізації. то це не смертельно, але небажано. Надлишкова аерація може створити проблеми:

Занадто високий DO (>3–4 мг/л) → марна витрата енергії, придушення денітрифікації на наступних стадіях.

Надмірна турбулентність → руйнування хлоп’їв активного мулу, “pin-floc”, гірше осадження, винесення твердих у дренаж.

Піноутворення й аерозолі → гігієна та запахи.

Зсув pH і лужності → інтенсивна нітрифікація споживає лужність; водночас видування CO₂ підвищує pH. Різкі коливання небажані.

Механічний знос дифузорів і шум.

Що робити, якщо компресор із запасом продуктивності? Необхідно:

Тримати DO в аеротенку 1.5–3 мг/л як робочу ціль.

Поставити крани-дроселі на подачі повітря або байпас/скид у атмосферу, щоб “спустити” надлишок.

Використати таймер-реле/ШІМ-контроль для циклічної аерації.

Перевірити та змінити глибину занурення дифузорів: більше занурення = більше тиску = менший витік повітря.

Слідкувати за SVI/осаджуваністю та візуально за хлоп’ями; при дрібному пилі зменшуй інтенсивність.

Невеликий запас прийнятний. Систематична “перезаерація” шкодить якості осадження і ККД. Тримати аерацію під контролем за DO і поведінкою мулу.

Як універсальне правило для автономних аераційних септиків: закладайте 1.5 м³/год повітря на 1 м³ аераційного об’єму; коригуйте в межах 1.0–3.0 з урахуванням глибини, типу дифузорів, пікових навантажень і режиму роботи. Для баків 2–6 м³ це дає робочі діапазони, наведенi вище. Це відповідає практиці застосування компресорів 60–120 л/хв у побутових очисних спорудах.
