Быстроразъемное соединение для для инертных газов и вакуума SP-V CUPLA

БРС SP-V Cupla для вакуума и инертных газов. Быстроразъемное соединение (БРС) для вакуума — это устройство для быстрого подключения и отключения шлангов или труб в вакуумных системах, позволяющее герметично соединять элементы без инструментов. Для вакуумных систем используются специальные БРС, обычно из латуни, стали или пластика, устойчивые к низкому давлению, которые обеспечивают надежное соединение и предотвращают утечки воздуха.

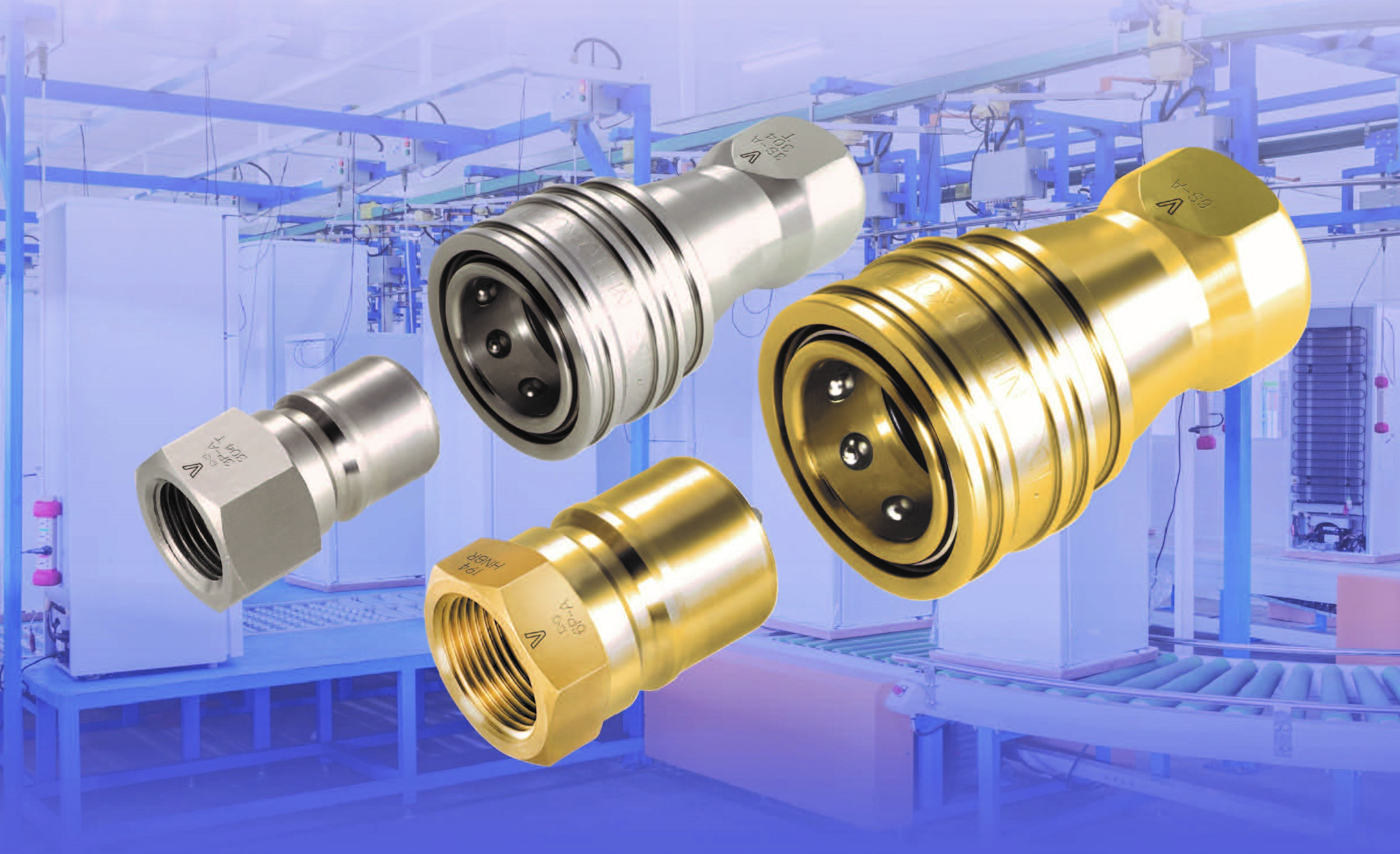

БРС SP-V Cupla используется автоматический запорный клапан с ультратонкой герметичной конструкцией. Идеально подходит для использования с вакуумом. Четыре типа материалов уплотнителя для линий производства охлаждающего и холодильного оборудования. Штекер и гнездо оборудованы двусторонним запорным клапаном для предотвращения утечки жидкости или газа. Широкое применение с вакуумом до 1.3 x 10-1. Возможно соединение с моделями БРС SP Cupla, SP-А, Cupla Charge Cupla CS и Charge Cupla CN.

Двусторонний запорный клапан

Материал корпуса Латунь Нержавеющая сталь Нержавеющая сталь (по заказу)

Размер (дюймы) 1/4″, 3/8″ 1/2″, 3/4″ 1/4″, 3/8″ 1/2″, 3/4″

Рабочее давление, МПа (кг/см2) 5.0 (51) 3.0 (31) 7.5 (76) 4.5 (46)

Максимальное давление, МПа (кг/см2) 7.5 (76) 4.5 (46) 10.0 (102) 6.5

Хлоропреновый каучук (CR) X-306 -20С ~ +80C стандарт C308 -20С ~ +80C стандарт фторэластомер (FKM) X-100 -20С ~ +180C стандарт H-NBR H708 -20С ~ +120C стандарт

Максимальный момент затяжки* на трубопроводе Н*м (кг/см2) Размер 1/4″ 3/8″ 1/2″ 3/4″ Момент затяжки Латунь 9 (92) 12 (122) 30 (306) 50 (510) Нержавеющая сталь 14 (143) 22 (224) 60 (612) 90 (918) Направление потока Минимальная площадь сечения (мм²) Код БРС 2SP-V 3SP-V 4SP-V 6SP-V

Минимальная площадь сечения 17 44 62 143

Использование с вакуумом 1,3 х 10-1Па

Только штекер Только гнездо При соединенных штекере и гнезде + + + Объем воздуха, попадаемого при соединении штекера и гнезда (мл)

2SP-V — 10.5

2SP-V —  3.2

2SP-V — 2.4

2SP-V — 1.02

Специальные химически стойкие уплотнители H-NBR (гидрогенизированный бутадиен-нитрильный каучук) Хлоропреновый каучук (CR) Обозначение Cupla H708 C308 Использование используется с фреоном HFC134a и его заменителями (HFC134a, HFC407C, HFC410A, HFC404A). До 120C для фреона R12, R22, HFC134a и его заменителей.

Производитель SP-V
