Быстроразъемные соединения серии 350 Cupla

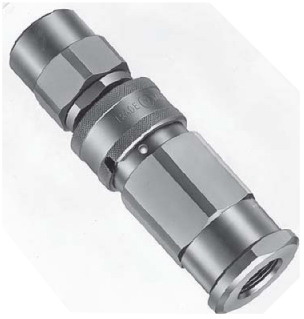

350 Cupla Быстроразъемные соединения для гидравлического оборудования Рабочее давление: 34,5 МПа (352 кг/см2) Двусторонный запорный клапан

Варианты применения — Различные гидроагрегаты и гидроустановки Снегоочистительные машины (снегопахи)

Особенности Уникальная «Безвоздушная конструкция клапана» быстроразъемного соединения Cupla серии 350 Cupla позволяет минимизировать количество примеси воздуха в соединении. Значение рабочего давления в 34,5 МПа (352 кг/см2) позволяет использовать серию БРС 350 Cupla в гидравлических контурах с значительными перепадами давления. Быстроразъемные соединения данной серии оснащены специальным стопорным приспособлением, предотвращающим произвольное разъединение штекера и гнезда при возникновении вибраций или механических воздействий. И гнездо, и штекер БРС Cupla серии 350 Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в «одно движение».

Спецификация Материал корпуса Специальная сталь (хром-молибденовая сталь), оцинковка Размер БРС, дюйм 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″

Рабочее давление, МПа (кг/см2) 34,5 (352) Максимальное давление, МПа (кг/см2) 51,5 (525)

Материал уплотнения БРС Рабочие температуры

Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт FKM X-100 -20С ~ +80C под заказ Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP Размер БРС 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ Момент затяжки, Нм (кг/см) 40 (408) 80 (816) 150 (1530) 250 (2550) 500 (5100) 500 (5100) 700 (7140) Минимальная площадь поперечного сечения пропускного канала, мм2 Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP Размер БРС 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″

Площадь, мм2 32,2 78,5 149,6 227,0 452,4 452,4 907,9 БРС серии 280 Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па.

Размеры и типы быстроразъемных соединений Код штекера Масса, г Размеры штекера в мм Lp C Hp A T 350-3P 175 72 36 шестигранник 27 13 Rс3/8 350-4P 245 85 40,5 шестигранник 27 16 Rс1/2 350-6P 415 90 44,5 шестигранник 41 18 Rс3/4 350-8P 1035 119 57 шестигранник 50 22 Rс1 350-10P 2700 144 75 шестигранник 70 25 Rс1 1/4 350-12P 2600 144 75 шестигранник 70 25 Rс1 1/2 350-16P* 7500 198 88,5 фаска 90 x 105 29 Rс2 Код гнезда Масса, г Размеры гнезда, мм Ls D Hs A T 350-3S 295 82 34 шестигранник 30 13 Rс3/8 350-4S 465 93,5 41 шестигранник 36 16 Rс1/2 350-6S 660 105,5 49 фаска 46 х 52 18 Rс3/4 350-8S 1740 129 63 фаска 55 х 62 22 Rс1 350-10S 5600 180 89 шестигранник 80 24 Rс1 1/4 350-12S 5500 180 89 шестигранник 80 25 Rс1 1/2 350-16S* 14500 239 117 фаска 110 х 115 29 Rс2

Примечание: Фаска — профиль затяжной части БРС круглый с вырезами (фасками) под ключ. Шестигранник — профиль затяжной части шестигранный. 46 х 52: 46 — размер под ключ; 52 — внешний диаметр затяжной части БРС. Rc — резьба коническая трубная внутренняя.

Производитель 350 Cupla
