Быстроразъемные соединения для пневматических линий.

Line Cupla 200T, 200L, 200S

Рабочее давление: 1,0 МПа.

1-сторонный клапан со стороны гнезда

Варианты применения — для надежного и быстрого соединения пневмоинструмента в одно касание

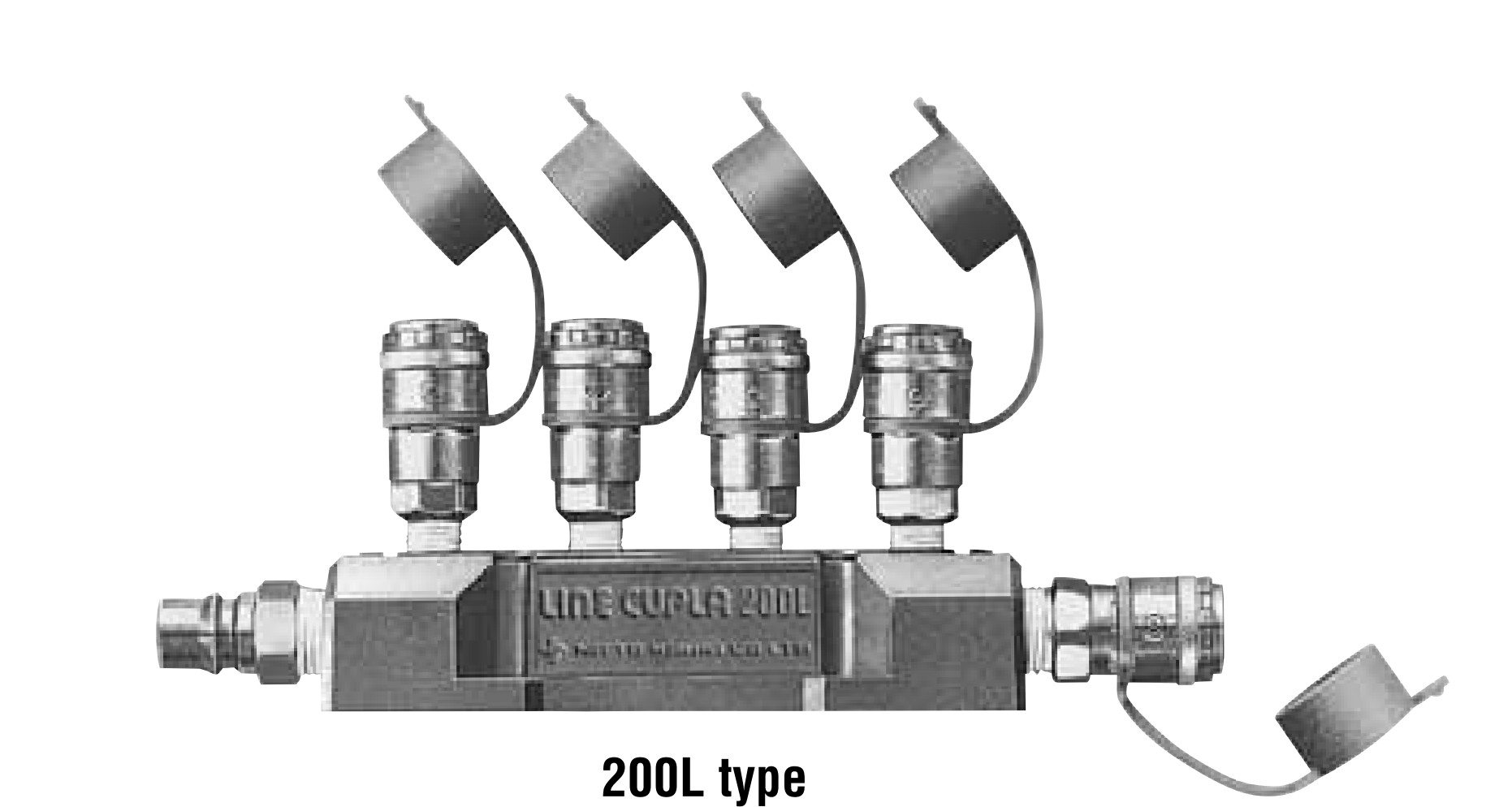

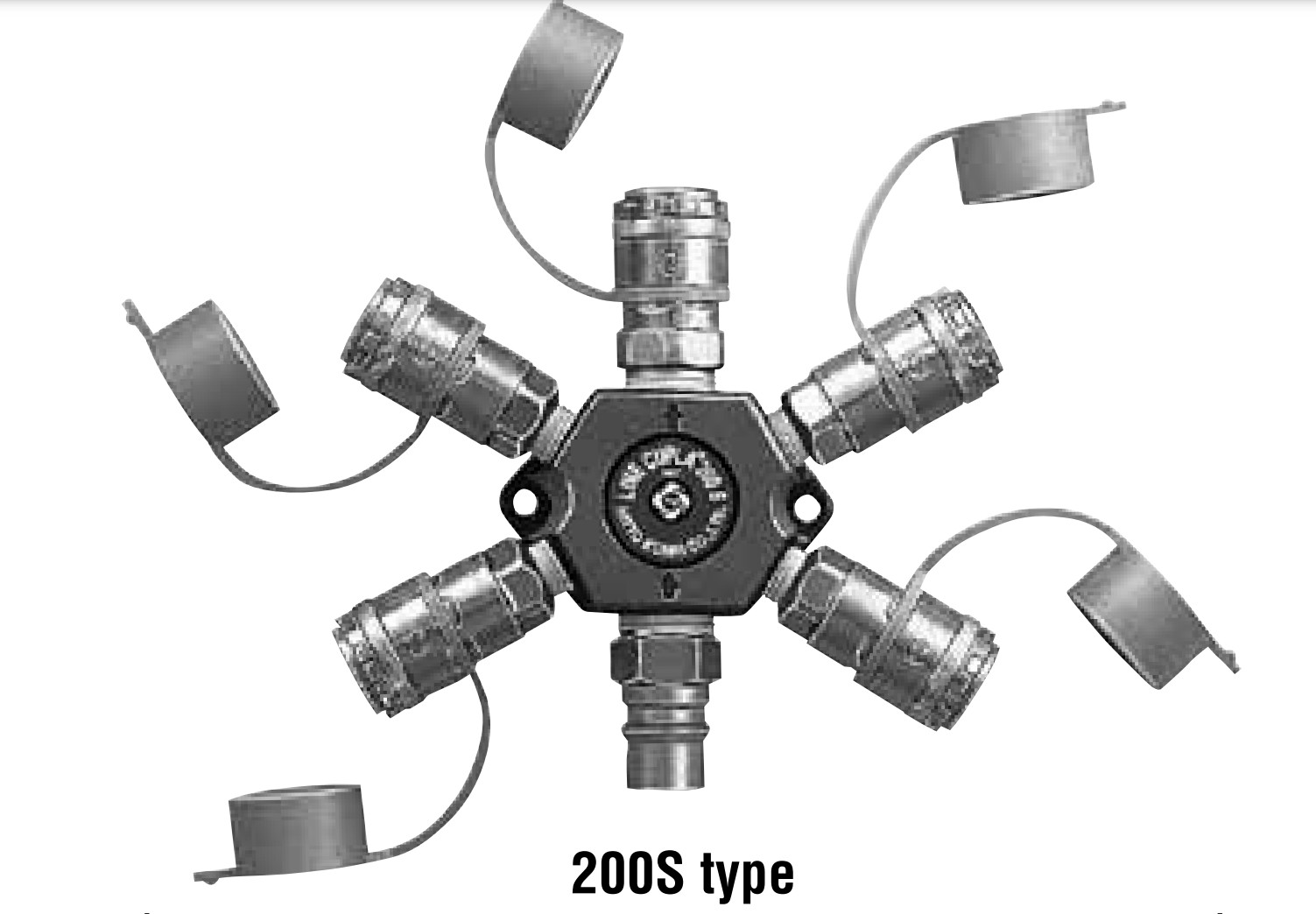

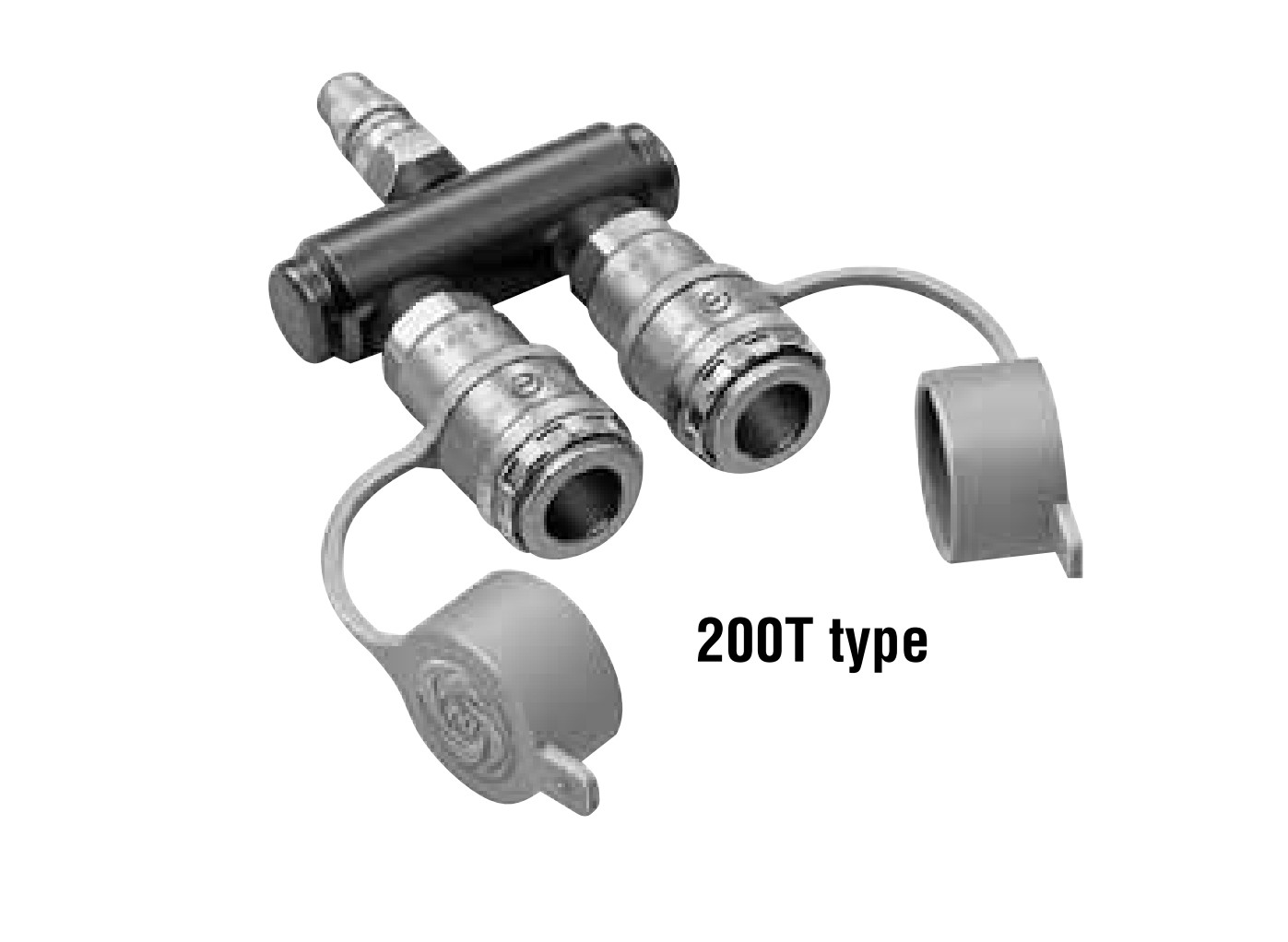

Быстрое и удобное разветвление линий на основе БРС серии Hi Cupla Модели 200T (2 выходных отверстия) 200L (5 выходных отверстий) 200S (5 выходных отверстий расходящихся в форме звезды ) Line Cupla 200T Line Cupla 200L Line Cupla 200S

Спецификация Материал корпуса алюминий / хромированная сталь

Размер БРС по шланг*, мм Вход модель 200T: 20PM, модель 200L/S: 400PM

Выход модель 200T: 200-20SM модель 200L/S: 200-20SM, 200-40SM

Рабочее давление, МПа (кг/см2) 1.0 (10)

Максимальное давление, МПа (кг/см2) 1.5 (15)

Материал уплотнения NBR SG

Рабочие температуры -5С ~ +60C

Комплектация Международное обозначение Обозначение Cupla  стандарт Взаимозаменяемость 1.

Быстроразъемные соединения (БРС) серии Line Cupla 200T, 200L, 200S взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40) 2. Быстроразъемные соединения серии Line Cupla 200T, 200L, 200S взаимозаменяемы со всем моделями линейки Hi Cupla Series. 3.

Не применима для использования с вакуумом

Минимальная площадь поперечного сечения пропускного канала БРС Код БРС 200T, 200L, 200S

Минимальная площадь сечения 19 (кв мм)

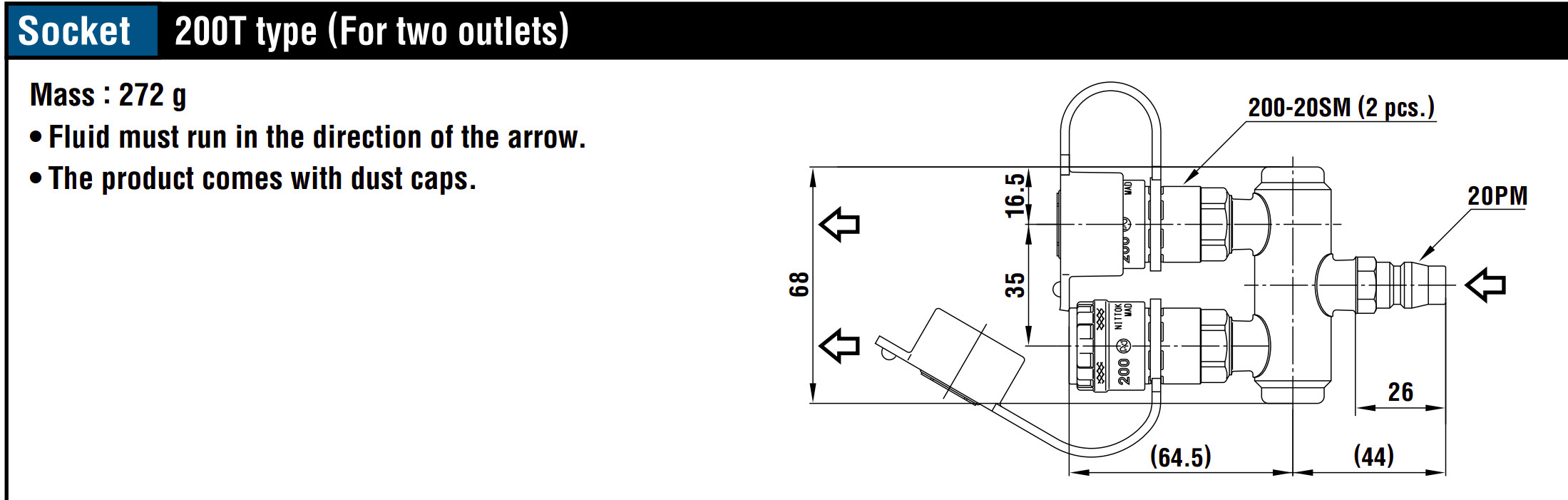

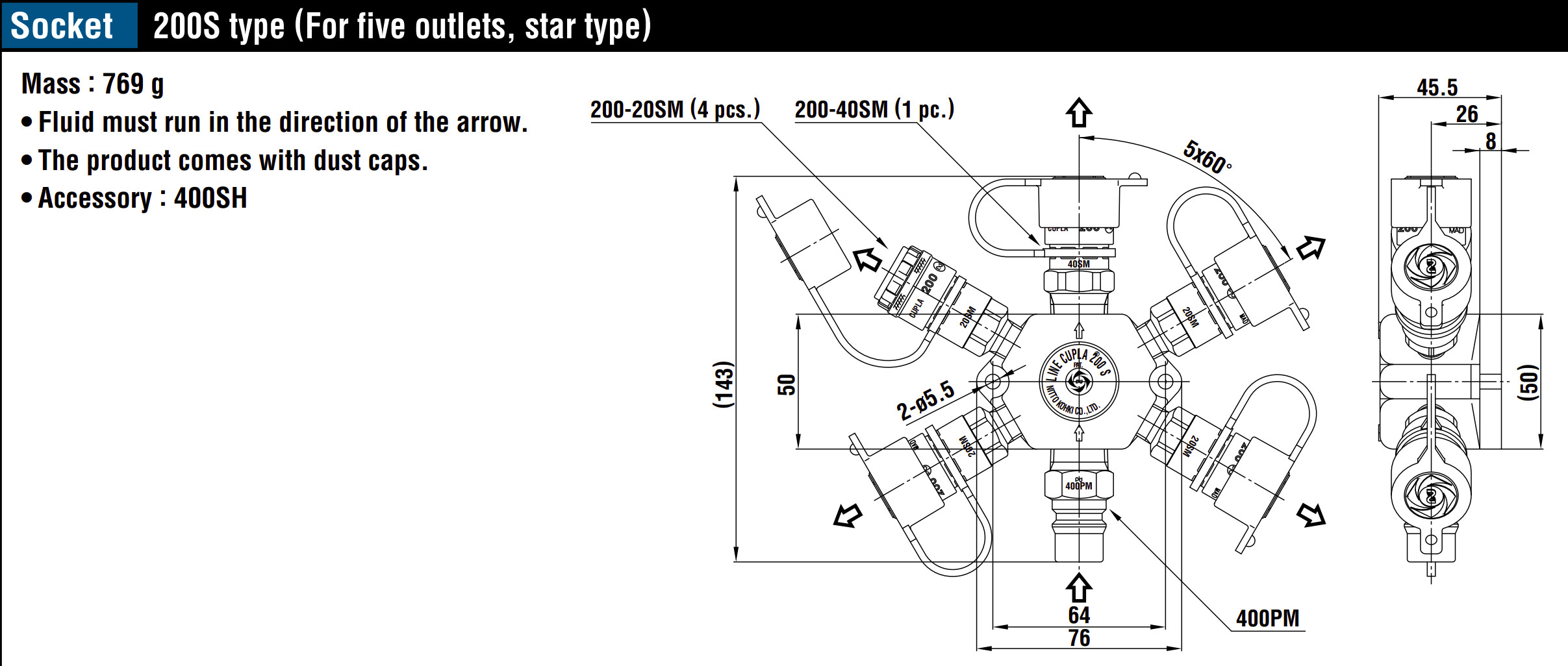

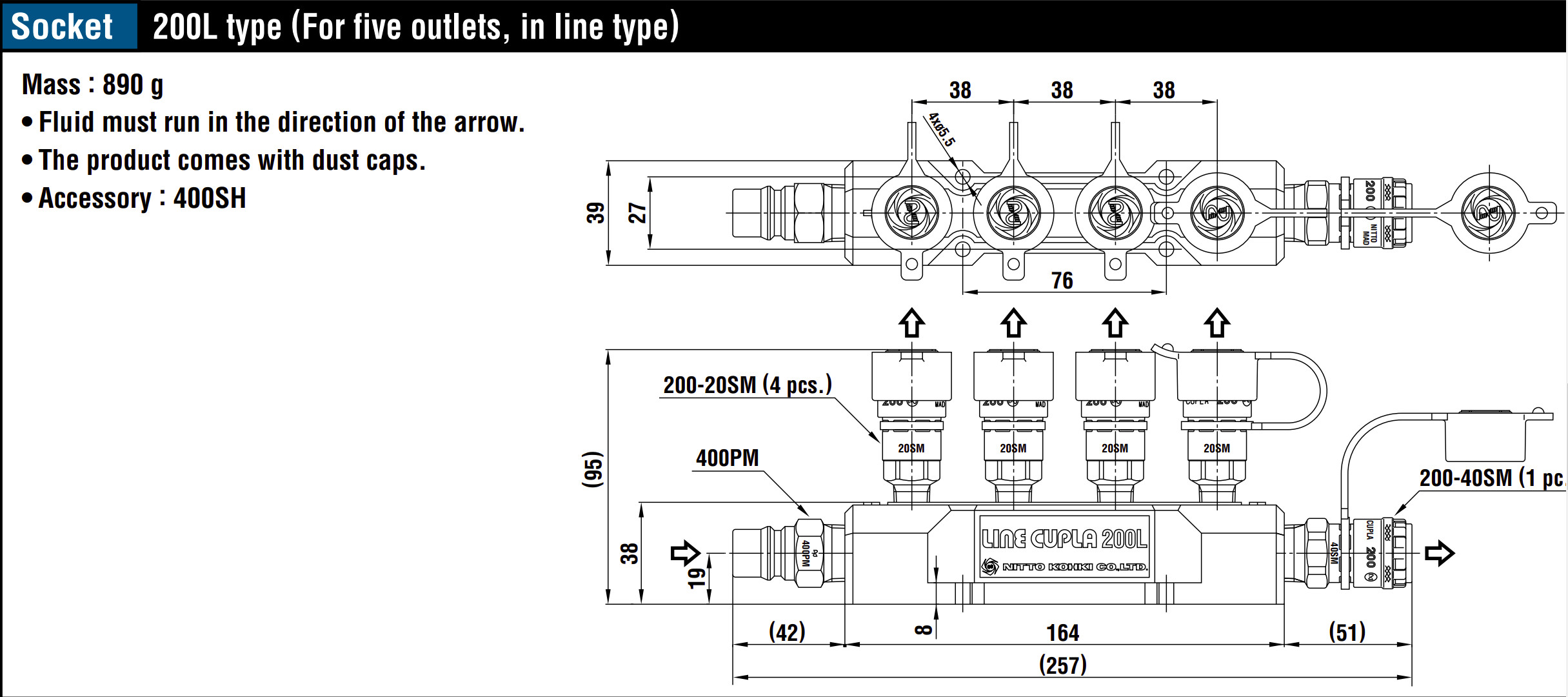

Размеры и типы быстроразъемных соединений (БРС) 200T 200L 200S
